Thermostatventile

Thermostatventile - Wärme effizient regeln

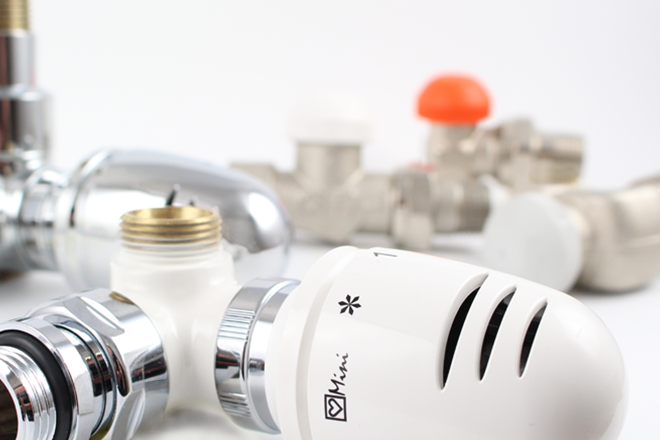

HERZ-Thermostatventile sind für Proportionalregler ohne Hilfsenergie konstruiert. Das Öffnen/Schließen des Ventils und damit die Regelung des Massenstroms zum Heizkörper erfolgt im Zusammenspiel mit einem HERZ-Thermostatkopf. Je Modell werden alle gängigen Ausführungen (zB Eck-, Durchgang-, 3-Achsenventil) angeboten. Die Anschlussgewinde für Thermostatköpfe sind in M 28 x 1,5 und M 30 x 1,5 erhältlich.

Stufenlos voreinstellbar

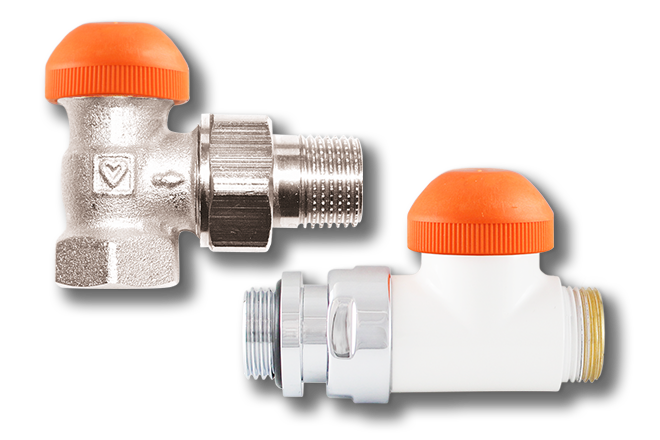

Die Thermostatventile TS-98-V (M 28 x 1,5) und TS-98-VH (M 30 x 1,5) sind mit einer stufenlosen und ablesbaren Voreinstellung und in der Ventildimension von 3/8“ bis 3/4“ ausgeführt. Die Skalierung von 1 – 6 bestimmt die maximale Durchflussmenge des Heizwassers. In der DE LUXE Variante ist der Rohranschluss in M 22 x 1,5 mit Konus, der Heizkörperanschluss G 1/2“ mit O-Ring und einer freidrehenden Überwurfmutter zum Ventil ausgeführt. Die Thermostatventile im Design DE LUXE sind in weiß oder verchromt erhältlich.
Die Modelle der Serie TS-90-V (M 28 x 1,5) kennzeichnen eine stufenlose, verdeckte Voreinstellung. Dadurch sind sie besonders für den Einsatz in öffentlichen Bereichen (Vermeidung unbefugten Zugriffs) geeignet. Die kvs-Werte entsprechen den Typen der TS-98-V-Serie.

Stufenweise voreinstellbar

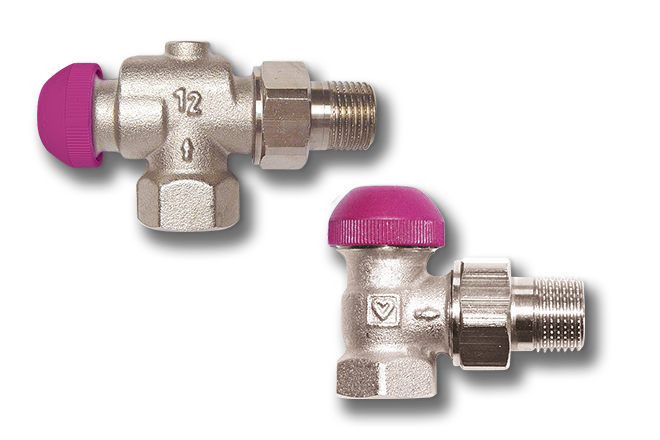

Typen der Serie TS-99-FV mit einem kvs-Wert von 0,39 sind speziell für geringe Durchflussmengen (zB bei Neubauprojekten) konzipiert. Die Voreinstellung der Durchflussmenge kann stufenweise vorgenommen werden. Die Thermostatventile verfügen über einen Heizkörperanschluss mit Konus. Der Rohranschluss ist als Universalmodell mit Spezialmuffe für Gewinderohr und Klemmsetanschluss ausgeführt. Die Modelle sind in den Dimensionen 3/8“ bis 1/2“ erhältlich.

Standard

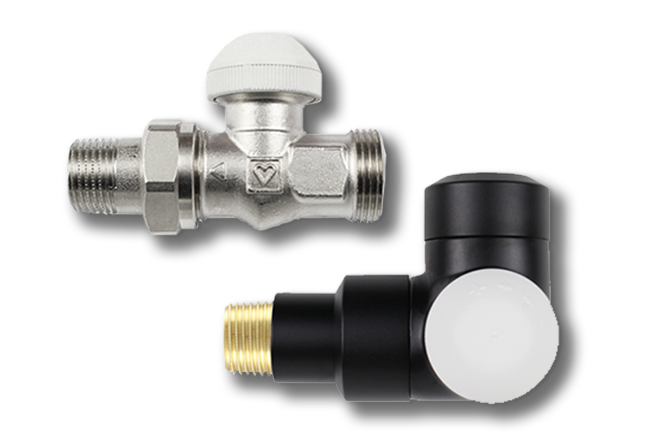

TS-90-Modelle sind mit Anschluss M 28 x 1,5, TS-90-H-Modelle mit Anschluss M 30 x 1,5 und in den Ventildimensionen 3/8“ bis 1“erhältlich. Die Thermostatventile verfügen über einen Heizkörperanschluss mit Konus. Der Rohranschluss ist als Universalmodell mit Spezialmuffe für Gewinderohr und Klemmsetanschluss ausgeführt. In der DE LUXE Variante ist das Ventil in der Dimension 1/2“ in 18 verschiedenen Farben erhältlich. Speziell für die Anwendung im Bereich Fernwärmeanlagen wurden Fix-kv-Thermostatventile mit verschiedenen Durchflusswerten konzipiert (TS-90-KV).

Erfahren Sie mehr über Thermostatventile der Serie TS-90:

Erfahren Sie mehr über Thermostatventile der Serie TS-90-H:

Erfahren Sie mehr über Thermostatventile der Serie TS-90 im DE LUXE Design:

Erfahren Sie mehr über Thermostatventile der Serie TS-90-KV:

Erhöhte Durchflussmengen

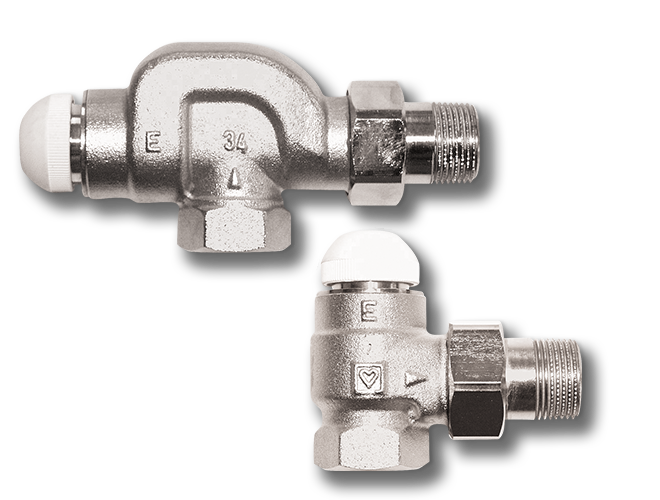

HERZ TS-90-E Modelle weisen im Vergleich zu dem Standardmodellen TS-90 einen fast doppelten kvs-Wert auf. Wegen des geringen Widerstands sind sie für 1-Rohr-Anlagen gut geeignet. Der Rohranschluss ist als Universalmodell mit Spezialmuffe für Gewinderohr und Klemmsetanschluss ausgeführt. Thermostatventile TS-E haben im Vergleich zu TS-90-Modellen einen 5-fach höheren kvs-Wert. Ihr Einsatzgebiet betrifft den Bereich der Einrohr- und Schwerkraftanlagen. Der Rohranschluss ist als Universalmodell mit Gewindemuffe, der Heizkörperanschluss mit Konus konstruiert.

Erfahren Sie mehr über Thermostatventile der Serie TS-90-E:

Erfahren Sie mehr über Thermostatventile der Serie TS-E:
