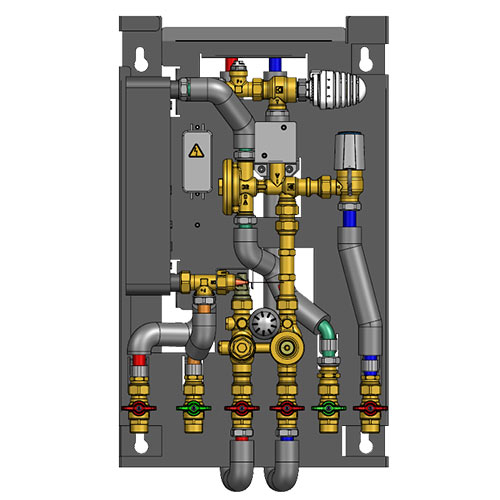

WÜS Renova, versorgt Liegenschaften, die über Fernwärme oder zentrale
Kesselanlagen beheizt werden, mit Warmwasser und Raumwärme. Die Station
nutzt einen Wärmeaustauscher für die sofortige Warmwasserbereitung nach
Bedarf. Die Übergabe der Raumwärme erfolgt direkt aus dem Primärkreis der
Wärmeerzeugung. Der Rohranschluss an die WÜS erfolgt über Kugelhähne.
Der Anschluss der Rohrleitungen an die Station ist vom Boden sowie von oben aus möglich.
Bestehend aus:
• Kupfergelötetem asymmetrischen Edelstahl-Plattenwärmetauscher
• HERZ Druck- und Temperaturregler für die zentrale Regelung der
Warmwassertemperatur mit integrierter Warmwasservorrangschaltung
• Ständige Bereitschaft zur Warmwasserbereitung auch im Sommerbetrieb durch
temperaturgeregelte Bypassschaltung,
fix eingestellt auf 45 °C
• Wärmemengenzählerpassstück 110 mm – G 3/4" aus entzinkungsbeständigem
Messing, auch für den Dauerbetrieb geeignet
• Schmutzfänger mit Feinsieb im primären Vorlauf
• Differenzdruckregler mit integriertem Regel-, Absperr- und Zonenventil im Sekundärkreis (enthalten in 1 4022 29)
• Differenzdruckregler im Primärkreis
• Aufputz Abdeckung pulverbeschichtet in weiß RAL 9016
• Fühleraufnahme für den Wärmemengenzähler M 10 x 1 mm
• Thermomotor zur Montage auf Zonenventil;
230 V, 50 Hz, stromlos geschlossen
• Anschlüsse: AG 3/4" flachdichtend
• Max. Betriebsdruck: 16 bar
• Max. Versorgungstemp. WÜS Renova (12l/min) NT: 55 °C
• Max. Versorgungstemp. WÜS Renova (11l/min) HT, TSR: 85 °C
• Max. Versorgungstemp. WÜS Renova (15l/min) HT, TSR: 85 °C
• Max. Versorgungstemp. WÜS Renova (18l/min) HT, TSR: 85 °C
• Min. Trinkwasserfließdruck: 2,5 bar
12 l/min
• WÜS Renova (12l/min) NT*: 1 4022 25
*optimiert für niedrige Vorlauftemperaturen ab 55 - 60 °C
• Top Connection isolierte Anschlussverrohrung für den Primäranschluss
der Station von oben: 1 4022 30
