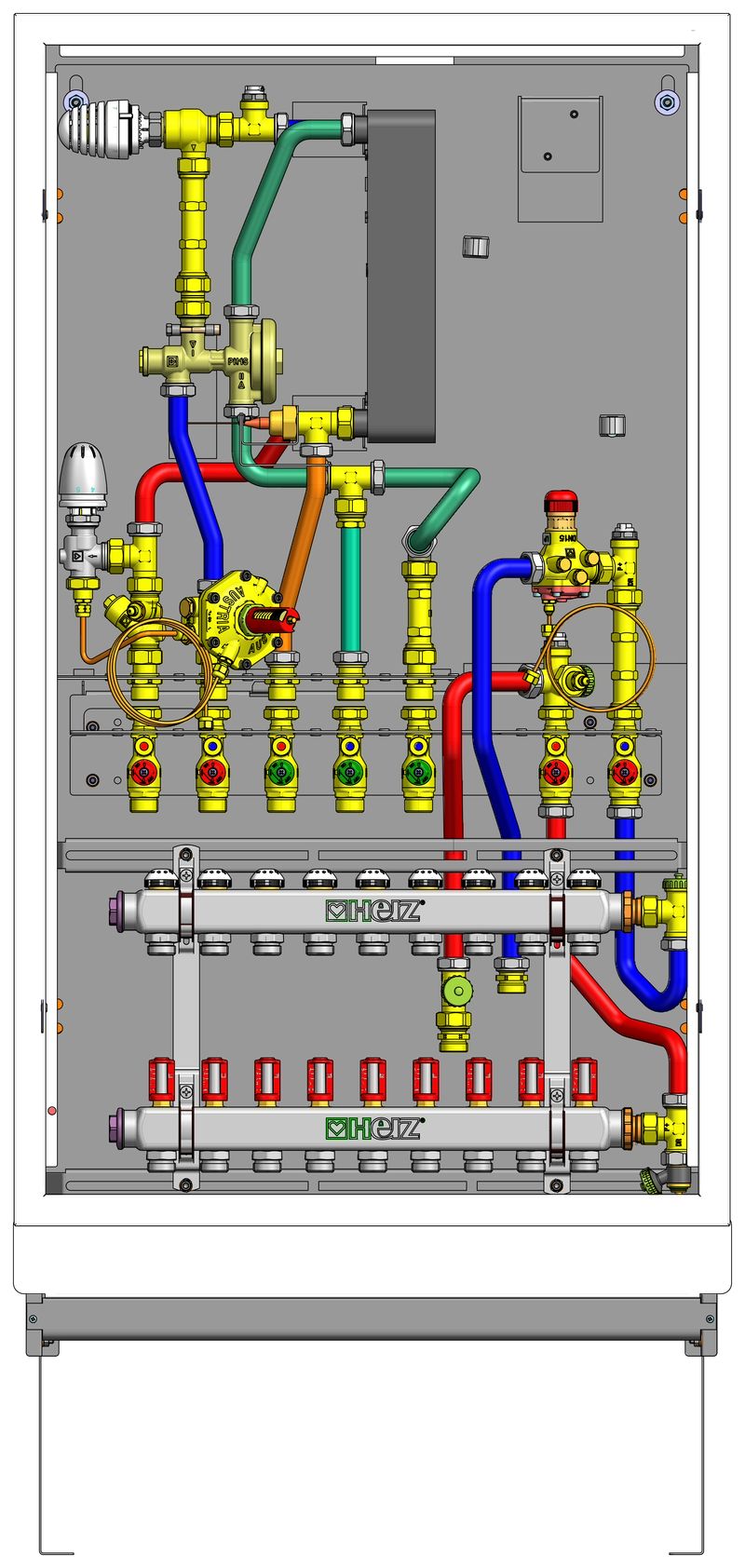

WÜS LEN, im 4 Leitersystem, für höchsten Trinkwasserkomfort bei gleichzeitigem Einsatz in modernen Niedrigenergie Netzwerken. Versorgung über Fernwärme oder zentrale Wärmeerzeugung, mit getrennten Energiekreisen für Warmwasser und Raumwärme.
Das 4 Leiter System ermöglicht die Verwendung der Station zur Heizung sowie auch zur Kühlung bei gleichzeitiger dezentraler Warmwasserproduktion. Höchste Energieeffizienz in der Wärmebereitstellung kann so erreicht werden. Die Station nutzt einen hocheffizienten Wärmetauscher für die sofortige Warmwasserbereitung nach Bedarf im Hochtemperaturkreis. Die Raumwärme bzw. Raumkälte wird davon getrennt und direkt aus dem separaten Niedrigtemperaturkreis für Flächenheizungen bzw. Flächenkühlungen, über einen integrierten, dynamisch geregelten Heizkreisverteiler eingebracht. Der Rohranschluss an die WÜS erfolgt über Kugelhähne. Der Anschluss der Rohrleitungen ist vom Boden aus möglich.
Bestehend aus:
• Kupfergelötetem asymmetrischen Edelstahl-Plattenwärmetauscher
• HERZ Druck- und Temperaturregler für die zentrale Regelung der
Warmwassertemperatur
• Ständige Bereitschaft zur Warmwasserbereitung auch im Sommerbetrieb durch
temperaturgeregelte Bypassschaltung, fix eingestellt auf 45 °C
• 2 Wärmemengenzählerpassstücke 110 mm – G 3/4" aus
entzinkungsbeständigem Messing, auch für den Dauerbetrieb geeignet
• 80 mm Passstück für den Wasserzähler
• Schmutzfänger mit Feinsieb im primären Vorlauf
• Differenzdruckregler mit integriertem Regel-, Absperr- und Zonenventil im Sekundärkreis
• Differenzdruckregler 25 - 60 kPa im Hochtemperaturkreis
• Anschlüsse: AG 3/4" Konische Dichtung
• Max. Betriebsdruck: 10 bar
• Max. Versorgungstemp. WÜS LEN : 60 - 85 °C
• Min. Trinkwasserfließdruck: 2,8 bar
11 l/min
• WÜS LEN: 1 4021 20
• Unterputzkasten mit Kugelhahnleiste und integrierter
Anschlußverrohrung für den Heizkreisverteiler: 1 4018 70
• Frontrahmen und Fronttüre weiß, pulverbeschichtet (RAL 9016),
Fronttüre mit Riegel: 1 4018 69
• HERZ Fühleraufnahme für Temperaturfühler (M 10 x 1) für den
Wärmemengenzähler Warmwasserbereitung: 1 4111 60
• HERZ Fühleraufnahme für Temperaturfühler (M 10 x 1) für den
Wärmemengenzähler Heizung: 1 4022 46
